El Sensor de Gas MQ-3 es un módulo de alta sensibilidad diseñado especialmente para detectar alcohol, etanol y vapores alcohólicos en el aire. Su salida analógica facilita la lectura proporcional a la concentración de gas, mientras que la salida digital activa una señal cuando se supera un umbral ajustable mediante el potenciómetro integrado.

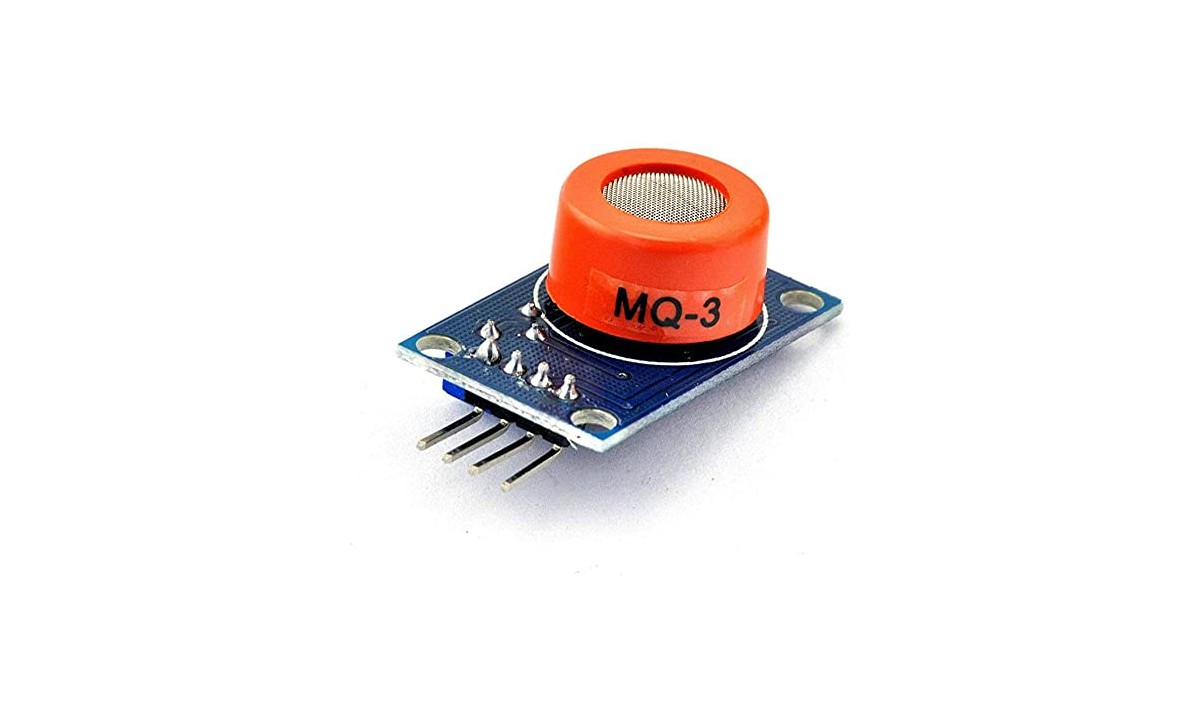

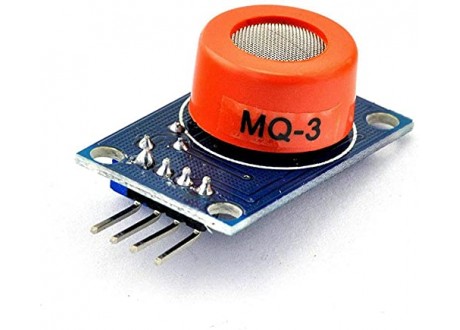

nsor de Gas MQ-3 – Detector de Alcohol y Etanol para Arduino y Raspberry Pi
El Sensor de Gas MQ-3 es un módulo de alta sensibilidad diseñado especialmente para detectar alcohol, etanol y vapores alcohólicos en el aire. Su salida analógica facilita la lectura proporcional a la concentración de gas, mientras que la salida digital activa una señal cuando se supera un umbral ajustable mediante el potenciómetro integrado.
Resistente a interferencias como humo o gasolina, fiable y de bajo costo, este sensor es ideal para aplicaciones como alcoholímetros, sistemas de seguridad, proyectos educativos y soluciones de control de acceso.
Especificaciones técnicas – Sensor de Gas MQ-3
Característica Especificación Sensor MQ-3 (SnO2 semiconductor) Gases detectados Alcohol, etanol, vapores alcohólicos Rango de detección 0.05 - 10 mg/L (= 25-500 ppm alcohol) Voltaje de operación (Vc) 5 V DC +/- 0.1 V Voltaje del calentador (VH) 5 V AC/DC +/-0.1 V Resistencia del calentador (RH) 31-33 ohm +/-5% Consumo del calentador (PH) <= 750-900 mW Resistencia sensora (Rs) 1 Mohm - 8 Mohmios (en 0.4 mg/L alcohol) Sensibilidad (Ro/Rs) >=5 (en 125 ppm de alcohol) Pendiente <=0.6 Tiempo de precalentamiento > 48 horas recomendado Temperatura operativa -10 C a 50 C Humedad operativa < 95 % RH Dimensiones físicas 32 × 22 × 16 mm (según módulo) Salidas Analógica (AO) y Digital (DO) con umbral ajustable Material del sensor Núcleo cerámico Al2O3 con capa sensible SnO2 y rejilla anti-explosiva
Aplicaciones típicas Alcoholímetros, control de acceso, detección educativa y doméstica
El Sensor de Gas MQ-3 es un módulo de alta sensibilidad diseñado especialmente para detectar alcohol, etanol y vapores alcohólicos en el aire. Su salida analógica facilita la lectura proporcional a la concentración de gas, mientras que la salida digital activa una señal cuando se supera un umbral ajustable mediante el potenciómetro integrado.
