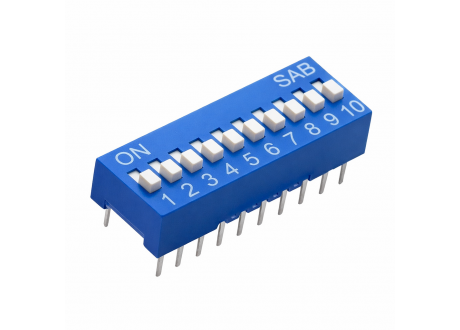

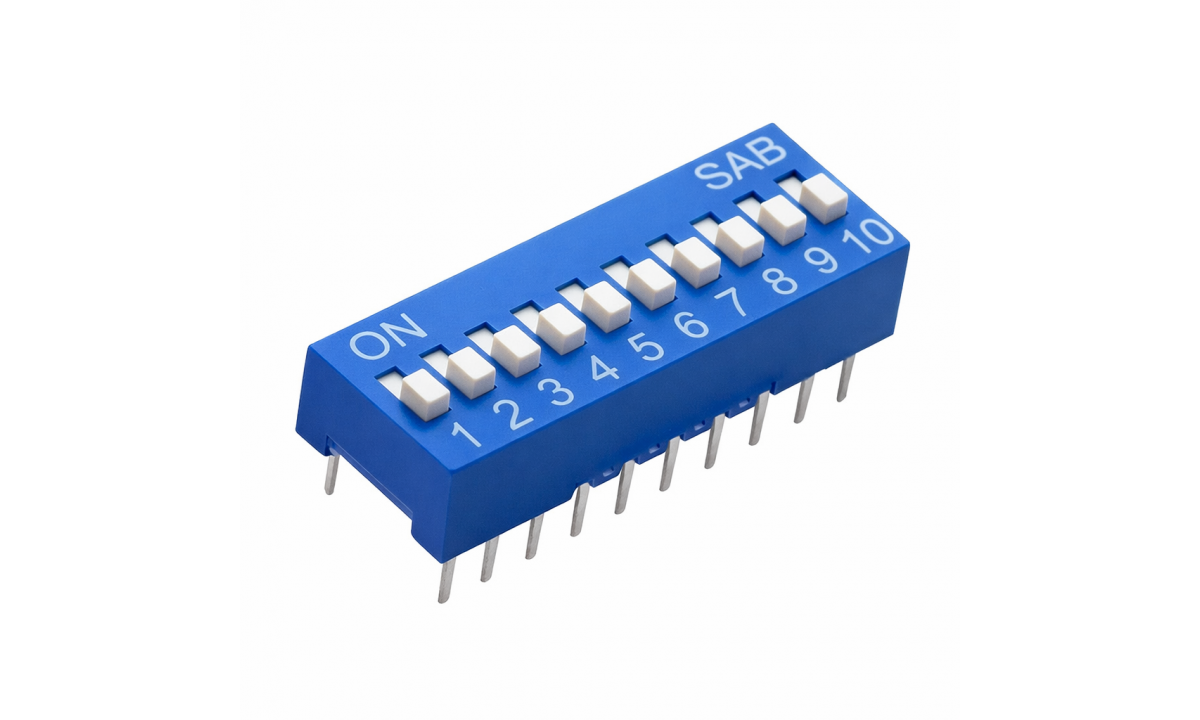

DIP Switch 10 Posiciones – Interruptor DIP de 10 Pines para PCB

El DIP Switch de 10 posiciones es un interruptor miniatura diseñado para configuración manual de circuitos electrónicos. Permite seleccionar diferentes combinaciones binarias mediante pequeños interruptores deslizantes, facilitando la configuración de dispositivos sin necesidad de programación.

Este componente es ampliamente utilizado en proyectos de electrónica, Arduino, microcontroladores, equipos industriales y placas de desarrollo, permitiendo definir direcciones, modos de operación o parámetros de funcionamiento directamente en la placa.

Su diseño en encapsulado DIP (Dual In-line Package) permite una instalación sencilla en placas PCB mediante soldadura, siendo ideal para prototipos, desarrollo y aplicaciones industriales.

Características principales

• 10 interruptores independientes en un solo módulo

• Configuración binaria rápida y sencilla

• Montaje tipo through-hole (DIP) para PCB

• Tamaño compacto y alta durabilidad

• Ideal para Arduino, microcontroladores y sistemas embebidos

Ficha técnica

Tipo de interruptor: DIP Switch
Número de posiciones: 10
Tipo de operación: Deslizante (ON/OFF)
Encapsulado: DIP (Dual In-line Package)
Montaje: Through Hole (PCB)
Material del cuerpo: Plástico de alta resistencia
Color del cuerpo: Azul
Color de interruptores: Blanco

Dimensiones aproximadas:

• Longitud: 27 mm (2.7 cm)

• Altura: 10 mm (1 cm)

• Ancho: ~9 mm

Separación de pines: 2.54 mm (estándar)
Número de pines: 20 pines
Configuración: Interruptores independientes SPST

Aplicaciones

• Configuración de direcciones en módulos electrónicos

• Selección de modos de operación en circuitos

• Proyectos con Arduino, ESP32, Raspberry Pi

• Sistemas embebidos

• Equipos industriales y electrónicos

• Prototipos y desarrollo de hardware
