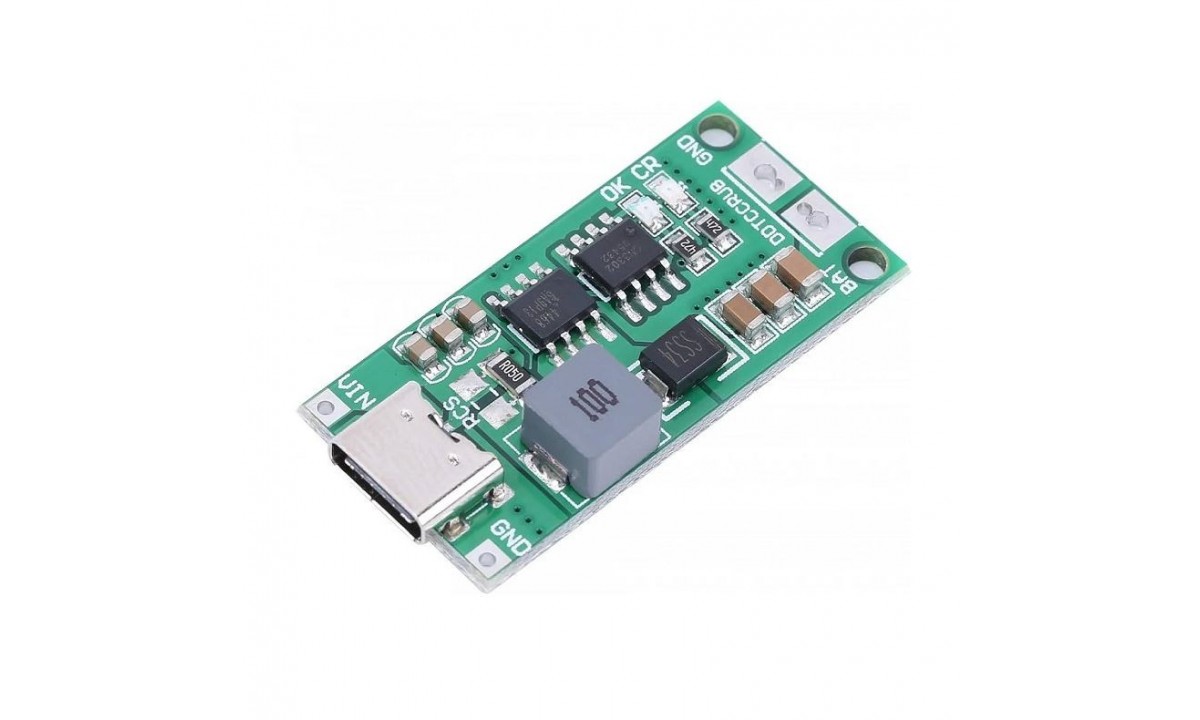

Módulo Cargador de Batería Litio 2S (7.4V) 8.4V – Entrada USB Tipo C (3V–6V)
El módulo cargador 2S para baterías de litio es una solución compacta, eficiente y segura diseñada para cargar paquetes de 2 celdas Li-ion o LiPo en serie (7.4V nominal / 8.4V máximo).
Integra sistema de carga inteligente con tecnología CC/CV (Corriente Constante / Voltaje Constante), garantizando una carga estable, segura y prolongando la vida útil de la batería.
Su entrada USB Tipo C (3V–6V DC) permite alimentarlo fácilmente desde cargadores USB, power banks o fuentes reguladas, facilitando su integración en múltiples proyectos electrónicos.
Ideal para aplicaciones en electrónica, robótica, sistemas portátiles, iluminación LED y desarrollos DIY.
Características Principales
Compatible con baterías Li-ion y LiPo 2S (7.4V)
Voltaje de carga final: 8.4V ±1%
Entrada: DC 3V–6V
Puerto USB Tipo C
Sistema de carga inteligente CC/CV
Indicadores LED de estado:
???? Rojo: Cargando
???? Verde: Carga completa
Diseño compacto y fácil integración
Protección contra sobrecarga
Control de corriente estable
Especificaciones Técnicas
Parámetro
Descripción
Tipo de batería
Litio 2S (Li-ion / LiPo)
Voltaje nominal del pack
7.4V
Voltaje máximo de carga
8.4V ±1%
Voltaje de entrada
3V – 6V DC
Conector de entrada
USB Tipo C
Método de carga
CC/CV
Corriente de carga
Aproximadamente 2A*
Indicadores
LED rojo (cargando) / LED verde (completo)
Conexión batería
BAT+ / BAT-
Dimensiones
45 x 20 mm (aprox.)
Aplicaciones
Packs 18650 2S, robótica, electrónica
*La corriente puede variar según la fuente de alimentación utilizada.
Conexión del Módulo
VIN / GND → Entrada 3–6V DC (USB-C)
BAT+ / BAT- → Conexión al paquete de batería 2S (máx. 8.4V)
Importante
Este módulo es únicamente cargador y no reemplaza un BMS de protección para descarga.
Se recomienda utilizar baterías con circuito de protección integrado o implementar un BMS externo 2S para aplicaciones de mayor potencia o descarga continua.
Aplicaciones Recomendadas
Packs de baterías 18650 2S
Robots móviles
Sistemas portátiles recargables
Proyectos Arduino / ESP32
Iluminación LED portátil
Equipos electrónicos DIY
Prototipos comerciales y educativos
Ventajas
✔ Carga estable y segura ✔ Alta eficiencia energética ✔ Bajo calentamiento ✔ Fácil instalación ✔ Ideal para integración en productos comerciales
Tu Compra Incluye
1 x Módulo Cargador de Batería Litio 2S (7.4V) 8.4V – USB Tipo C (3–6V)
